植物根系三维CT成像系统
ct-root4000植物根系三维CT成像系统是一种基于X射线辐射衰减和吸收特性的高分辨率成像设备。它能够在不损伤被检测物体的前提下、通过二维断层图像或三维立体图像的形式、清晰、准确、直观地展示物体内部结构、组成、材质及缺损状况。该系统特别适用于土壤、果实、根系等的高分辨率三维成像检测。设备核心组件包括微焦点X射线源、高精密样品台、探测器、机械扫描系统、电气与软件控制系统、数据采集与图像处理工作站、以及辐射安全防护系统、确保了高效、安全、精确的成像过程。
主要特点
- 防冲碰撞传感器
- 设备自带断层扫描图像显示功能，在不借助第三方软件的情况下也能使用并获得样品的任意断层图片。
- 系统可以高速重建高分辨率CT图像，并且可以在采集数据的同时重建图像，所以，数据采集完成后最快5 ~ 10秒就可同时重建出数百幅断面图像。(1024×1024分辨率下，数据采集后，最快可以10秒内得到图像。)
- 一次扫描完成后可在CT图像上进行再次定位。
主要参数
- 像素细节分辨率:500nm
- 空间分辨率:≤2μm
- X射线类型:开管反射式
- X射线源:
最大管电压:300kV/240kV/225kV/160kV
- 最大扫描样品直径和高度:& phi; 400mm、H450mm；
- 样品台承重:≥ 25千克；
- 支持多种扫描成像模式:如动态标清DR成像，静态高清图像DR成像，圆轨迹锥束CT，超视野局部高分辨锥束CT，螺旋锥束CT，偏置锥束CT，有限角锥束CT，拼接锥束CT等；
- 亚像素超分辨成像功能;
- 探测器抖动防伪影功能。
- 开放式微焦点X射线源
开放式微焦点X射线管，带高能量反射式靶；
电压范围:50-225kV;最大功率:350W；
校准功能(包括真空检测、射线管训管、灯丝校准)及调整靶电流的功能；
管头的内部液体冷却系统，保证在长时间CT扫描过程中焦点稳定；
- 动态平板探测器
高对比度数字动态平板探测器；
探测器像素数量:≥ 3000 × 3000像素；
探元尺寸:≤ 150 μm；
探测器视野范围:≥ 400毫米 × 400毫米；
AD转换位数:≥ 16；
预留高分辨物镜耦合探测器接口，提供方案说明。
- 射线源与探测器的最远距离:≥ 1000毫米；
探测器X轴行程:≥ 400毫米；
探测器Y轴行程:≥ 100毫米；
样品台X轴行程:≥ 1000毫米；
样品台Y轴行程:≥ 250毫米；
样品台Z轴行程:≥ 450毫米；
样品台承重:≥ 25千克；
样品台旋转:n × 360 °；
可根据后续实验要求拓展4D扫描成像功能:加载力学场、温度场等；
- 数据采集与处理部分
数据采集计算机: CPU:优于i7八核处理器;内存:≥ 16g; 硬盘:SSD ≥ 256G，HDD ≥ 4TB；
数据处理系统工作站: CPU:优于i9八核处理器;内存:≥ 128G;硬盘:SSD ≥ 256G，HDD ≥ 8TB。
- 三维数据分析软件
支持二维、三维图像不同分辨率图像的输出、且能导出二维图像序列、逐层动态视频和制作三维视频动画、也支持对三维数据体进行旋转、平移、缩放、斜切师徒、亮度/对比度、伪彩色等操作；
原位4D成像
结合原位力学和温度等加载装置，实现4D CT成像。
应用领域

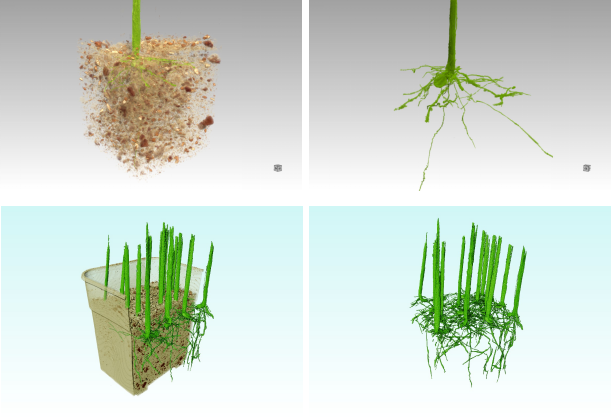

- 植物根系的三维形态

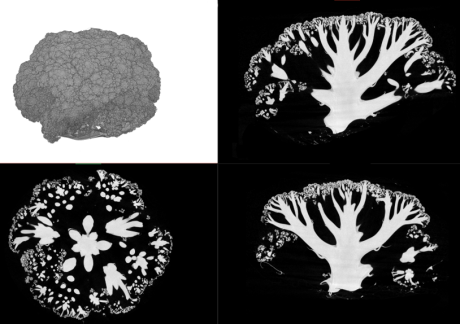

- 花菜的三维形态

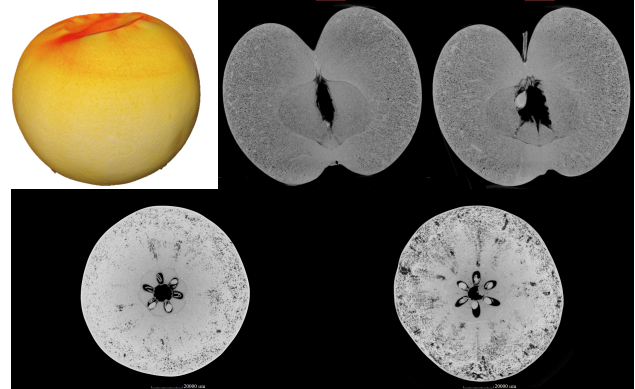

- 健康梨以及木栓病梨切片
- 树干横竖截面切片

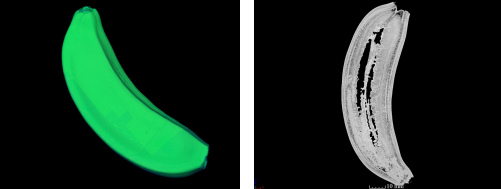

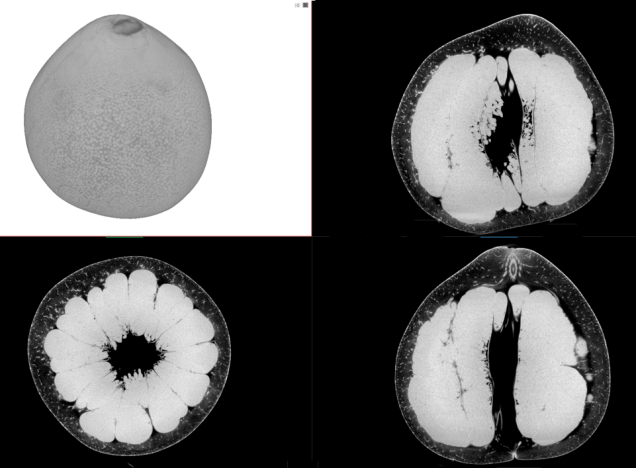

- 香蕉、柚子切片
