Viviplate种子活力监测系统

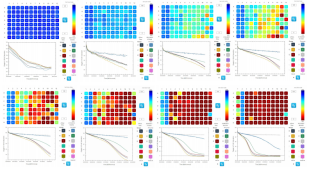

本系统由VisiSens TD和Viviplate组成。Viviplate包括各种规格的孔板，底部完全由氧传感器箔 SF-RPSu4 组成；VisiSens TD基本系统允许用户在一张图像中记录所有孔。孔板的黑色壁可减少环境光、散射光和反射的干扰。样品将直接在传感器箔上生长，就像样品在其他生长表面上一样。样品和传感器之间的最小距离可以研究细胞的微环境。使用成像技术可视化孔内的梯度和热点，并跟踪它们随时间的变化。本系统提供了同时比较和监测大量样品中氧气分布的解决方案。
系统特点
- 氧气分布的 2D 可视化
- 单个图像中超过10万个感应点
- 采用图像软件处理，评估简易
- 读取O2、pH和CO2传感器箔
- 可在一个视野中组合多种传感器类型
- 样品微环境信息
- 孔板所有孔都可以记录在一张图像中
- 多个样品的比较和监测
- 用于种子、细胞和微生物等培养
操作软件
本系统操作基于VisiSens ScientifiCal程序，通过置入VisiSens PlateTrack 插件实现样品多样化分析。
技术参数
- 测量范围：O2（蓝色）：0 – 100%饱和空气（0 – 20.0% O2）；
pH （红色）：2.5-4.5 5.5-7.5；
CO2（绿色）：0-1% 1-25%
- 响应时间：O2：气相<8s,溶解<30 s；pH ：<30 s；CO2：<3 min.
- 检测限：0.03% 空气饱和度
- 精度（时间）：O2：±0.02%（空气饱和度0%）,±0.01%（空气饱和度100%）
pH：±0.01（pH=4，pH=7时）
CO2：±0.02%（0.8%、0.15 %、2% CO2时），±0.01%（25% CO2时）
- 精度（空间）：O2：±1.5%（空气饱和度0%）,±3%（空气饱和度100%）
pH：±0.1（pH=4，pH=7时）
CO2：±0.08%（0.8%、0.15 %CO2时），±0.2%（2% CO2时），±0.01%（25% CO2时）；
- 兼容性：O2：水溶液，乙醇（最大 10 % v/v），甲醇（最大 10 % v/v），pH 2 – 10
pH：水溶液，pH 2 – 9
CO2：水溶液，pH 4 – 9
- 传感器膜尺寸：5 x 5 mm2到40 x 40 mm2
- 单张图片数据点：300,000
- 测量温度范围：+ 5℃ 至 + 45℃
- 相机芯片：增强颜色CMOS
- 图像分辨率：130万像素（1280 x 1024 pixels）
- 输出：15 fps视频预览（无存储）和0.5 fps全像素图片存储（.png）
- LED数量：8
- 尺寸：长10 cm，直径3.8 cm
- 材质：全铝合金外壳
- 数字接口：USB2.0，高速USB传输
Viviplate多孔板
- 测量温度范围：+ 5℃ 至 + 45℃
- 每孔最大填充量：3mL
- 每孔生长面积：约1.9cm2
多孔板适配器
- 尺寸：14 cm x 10 cm x 12 cm
- 材质：PLA
- 重量：130 g
产地与厂家：德国 Presens
